Nierówna grubość na sześciokątnych kostkach brukowych? Najpierw sprawdź te trzy wady projektu formy

Układarki sześciokątne są szeroko stosowane do kontroli erozji, parkowania trawy i projektów kształtowania krajobrazu. Ich sześcioboczna geometria wymaga precyzyjnego zaprojektowania formy. Kiedy grubość kostki jest różna – jedna krawędź jest grubsza niż przeciwległa krawędź lub środek cieńszy niż obwód – problemem rzadko jest mieszanka betonowa lub maszyna. Częściej przyczyną jest sama pleśń.

W tym artykule omówiono trzy typowe wady konstrukcyjne form, które powodują nierówne sześciokątne kostki brukowe. Każda usterka ma konkretną poprawkę. Rozwiązanie tych problemów może zmniejszyć ilość odpadów i ulepszyćblokkonsystencję i przedłużyć żywotność formy.

Wada nr 1: Nierówne zużycie ścian szczelinowych

Problem

W sześciokątnej formie do kostki beton wchodzi do wnęki od dołu i spływa w kierunku ścian. Ściany zwrócone w kierunku przepływu betonu zużywają się szybciej niż ściany przeciwległe. Po tysiącach cykli jedna strona wnęki staje się cieńsza od drugiej. Następnie układarka wychodzi z jedną krawędzią grubszą niż przeciwległa.

Ten rodzaj nierównej grubości jest kierunkowy. Pojawia się jako kształt klina, a nie symetrycznego sześciokąta. Operatorzy często obwiniają wibracje maszyny lub mieszankę betonową, ale prawdziwą przyczyną jest nierównomierne zużycie ścianek szczeliny.

Poprawka

Projektanci form mogą uwzględnić przepływ materiału, dodając dodatkową grubość ścianom narażonym na ścieranie lub stosując twardszy gatunek stali na tych powierzchniach. Na UNIK, stosujemy obróbkę cieplną nawęglania, aby równomiernie utwardzić wszystkie ściany wnęki do HRC58-62. Twarda powierzchnia jest odporna na ścieranie, a głębokość obróbki (około 2 mm) zapewnia spójną warstwę ścieralną na każdej ściance sześciokąta. Spowalnia to zużycie mechanizmu różnicowego i dłużej utrzymuje geometrię wnęki.

Wada nr 2: Ostre narożniki wewnętrzne

Problem

Sześciokątna wnęka ma dwanaście wewnętrznych narożników - sześć na górnej krawędzi i sześć na dolnej krawędzi. Kiedy te narożniki zostaną obrobione jako ostre kąty 90 stopni, stają się punktami koncentracji naprężeń. Każdy cykl wibracji powoduje naprężenie w tych ostrych narożnikach. Metal w narożniku lekko się odkształca, a następnie odzyskuje. W ciągu dziesiątek tysięcy cykli to powtarzające się naprężenie powoduje odkształcenie wnęki. Zniekształcenie zmienia odległość pomiędzy przeciwległymi ścianami, w wyniku czego kostki brukowe są grubsze po jednej stronie i cieńsze po drugiej.

Ostre rogi również zużywają się szybciej niż zaokrąglone rogi. Ostry narożnik ma mniejszą masę metalu, która pochłania uderzenia. Po zaokrągleniu narożnika w wyniku zużycia kształt wnęki zmienia się trwale.

Poprawka

Dodanie promienia do każdego narożnika wewnętrznego eliminuje punkty koncentracji naprężeń. Promień 3–5 mm umożliwia przepływ naprężeń wokół narożnika, zamiast w niego uderzać. Wgłębienie dłużej zachowuje swój kształt, a grubość kostki pozostaje stała na wszystkich sześciu bokach.

Zaokrąglone narożniki ułatwiają również wyjmowanie z formy. Beton odrywa się bardziej czysto z zakrzywionej powierzchni niż z ostrej krawędzi, co zmniejsza opór i dodatkowo spowalnia zużycie.

Wada nr 3: Nierówna głębokość wgłębienia w płycie formy

Problem

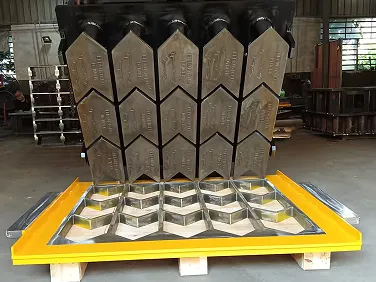

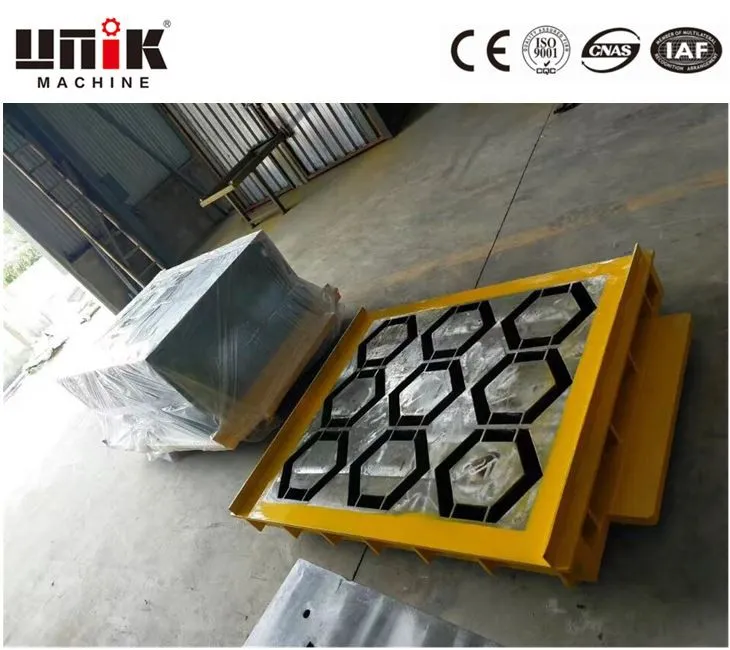

Sześciokątna forma do kostki brukowej zazwyczaj zawiera wiele wnęk — dwie, trzy lub cztery na każdą płytę formy. Gdy sama płyta formy nie jest idealnie płaska lub gdy wnęki są obrabiane na różnej głębokości, z każdego wnęki powstaje układarka o różnej grubości. Ta odmiana nie jest kierunkowa (jak wada nr 1). Jest to układ pozycyjny: wnęka pierwsza wytwarza grubą kostkę brukową, wnęka trzecia wytwarza cienką kostkę brukową.

Główną przyczyną jest często zła obróbka lub nierówna płyta podstawy. Tani dostawcy mogą pominąć etap spłaszczania płyty formy przed wycięciem wnęk. Inni używają zużytych narzędzi CNC, które tną głębiej po jednej stronie płyty niż po drugiej. Rezultatem jest nierówna grubość kostki z tej samej formy.

Poprawka

Przed obróbką wnęki każda płyta formy musi zostać oszlifowana na płasko. Tolerancję wymiarową należy utrzymywać na poziomie ±0,1 mm na całej płycie. Głębokość wnęki należy sprawdzić w wielu punktach – w środku i na krawędziach – dla każdej wnęki.

W UNIK stosujemy obróbkę CNC z kontrolą w trakcie procesu. Głębokość każdego wgłębienia jest sprawdzana podczas skrawania. Po obróbce cała płyta formy jest mierzona na współrzędnościowej maszynie pomiarowej (CMM), aby potwierdzić, że wszystkie wnęki mieszczą się w granicach tolerancji. Jakakolwiek różnica przekraczająca ± 0,1 mm powoduje konieczność ponownej obróbki.

Jak zdiagnozować, która usterka ma wpływ na Twoją produkcję

Zapobieganie poprzez odpowiedni projekt formy

Nierówna grubość kostki sześciokątnej nie jest nieunikniona. Trzy praktyki projektowe zapobiegają większości problemów związanych ze zmianami grubości:

1. Zastosuj obróbkę cieplną nawęglania, aby uzyskać jednolitą twardość powierzchni (HRC58-62) na wszystkich ścianach ubytku, spowalniając zróżnicowane zużycie.

2. Obróbka promieniami 3–5 mm we wszystkich narożnikach wewnętrznych, aby wyeliminować koncentrację naprężeń i zniekształcenia.

3. Utrzymuj tolerancję ± 0,1 mm dla głębokości wgłębienia i płaskości płyty, zweryfikowaną przez kontrolę CMM.

UNIK stosuje te praktyki od chwili swojego powstania w 2010 roku. Firma z siedzibą w Quanzhou w Chinach produkuje maszyny do produkcji cegieł i formy do betonu dla 28 krajów. Linia produktów obejmuje sześciokątne formy do kostki brukowej, formy do krawężników, formy do bloków i oprzyrządowanie do pustaków.

W przypadku sześciokątnych form do kostki brukowej, które zapewniają stałą grubość cykl po cyklu, specyfikacje obejmują stal 42CrMo, obróbkę cieplną nawęglania, promienie naroży 3–5 mm, wykończenie powierzchni Ra 1,6 i tolerancję wymiarową ± 0,1 mm.
